| 產品名稱 | 產品型號 | 產品規格 |

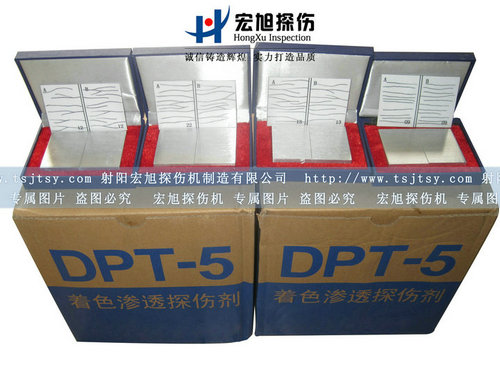

| 滲透探傷標準試塊 | 滲透探傷標準試塊 | 滲透探傷標準試塊 |
滲透探傷輔助耗材附件有：
1.光源：
滲透探傷觀察照明裝置有可見光光源和紫外線光源。
可見光光源：自然光，白熾燈，日光燈只要滿足白光照度即可。一般應大于等于1000Lx，最低也得500Lx。
紫外線光源：紫外線光源用于熒光滲透檢驗。紫外線燈也稱黑光燈。波譜主峰在365nm左右，是激發熒光粉發光所需的波長。
2.特斯拉計（高斯計）
利用霍爾效應制造的霍爾元件做成的測量磁場強度的儀器。
1T=10000Gs。測量時要轉動探頭，使指示值最大，讀數才正確。
3.袖珍式磁強計（剩磁計）
利用力矩原理做成的簡易測磁計。
主要用于測退磁后的剩磁大小。常用儀器有XCJ-A（精度0.1mT）、XCJ-B （精度0.1mT即Gs）和XCJ-C（精度0.05mT） 。
4.白光照度計
測量被檢工件表面的白光照度。常用儀器有：ST-85型量程是: 1999× lx，分辨：0.1lx。 0-1999×102lx，分辨：0.1lx。
5.黑光輻照計
測量波長320—400nm，中心波長，365nm的黑光輻照度。常用儀器為的黑光輻照度儀器為UV-A，量程是0—199.9 mw/cm2，分辨：0.1mw/cm2。
6.快速斷電試驗器
為了檢測三相全波整流電磁化線圈有無快速斷電效應，可采用快速斷電試驗器進行測試。
7.磁粉吸附儀
用于檢定和測試磁粉的磁吸附性能，來表征磁粉的磁特性和磁導率大小常用的CXY CXY磁粉吸附儀。
8.通電時間測量器
可用通電時間控制器通電時間測量器：用于測量通電磁化時間（如袖珍式電秒表），
9.磁粉
按顏色可分為黑磁粉，紅磁粉，熒光磁粉；按施加方式為可分為濕法磁粉和干法磁粉,熒光磁懸液具有合用于要求稍高的壓力容器磁粉檢測。很高的對比反差，優良的檢測特性，
10.磁懸液、載液
用來懸浮磁粉的液體稱為載液。載液與磁粉混合成功后稱為磁懸液，按載液的性質分為水性與油性。
①油基載液（煤油）：低粘度、高閃點、無熒光、無臭味和無毒性等的特點。油性磁懸液流動性好，檢測靈敏度高。
② 水載液（ 添加了潤濕劑、分散劑、消泡劑、防銹油的的水）： 水載磁懸液流動性好、成本低，但粘度小、靈敏度低，適用于一般性要求不高的設備磁粉探傷。油載磁懸液粘度好、表面潤濕性好、流動性亦較好，但難以清洗，適合用于要求稍高的壓力容器磁粉探傷。
11.反差增強劑
目的：為了提高缺陷磁痕與工件表面顏色的對比度。 目的：為了提高缺陷磁痕與工件表面顏色的對比度。構成：一般為一層白色薄膜
12.標準試片作用
1.檢驗設備、磁粉、磁懸液的綜合性能（系統靈敏度）。檢測磁場方向、有效磁化范圍、大致的磁場強度。
2.檢測磁場方向、有效磁化范圍、大致的磁場強度。
3.考察所用的探傷工藝和操作方法是否妥當。
4.確定磁化規范。常用試片 A1、C、D、M1型四種。 所有試片的型號名稱中的分?jǐn)?shù)分子代表人工缺陷槽的深度，分母表示試片的厚度，單位為μm。
13.標準試塊作用
檢驗設備、磁粉、磁懸液的綜合性能（系統靈敏度）。常用試塊 B（直流標準試塊）、E（交流標準試塊）、磁場指示器又稱八角試塊和自然缺陷標準樣件四種。
